AVC

自动电压调节装置



工作原理

AVC系列自动电压调节装置是由AC-DC-AC变换器、断路器QF、接触器KM以及补偿变压器组成。AC-DC-AC变换器采用全控型电力电子器件，可以实现能量双向流动；旁路开关是在检修时切到旁路状态；接触器KM是在补偿状态下，断开或者接通负载用。自动电压调节装置通过采样电网电压，实时监测电网电压是否偏离设定值，一旦偏离设定值，即控制AC-DC-AC变换器输出与电网电压极性相同或相反的电压，调节串联在主回路中补偿变压器的电压幅值和极性，保证负载端电压的稳定。

AVC原理图

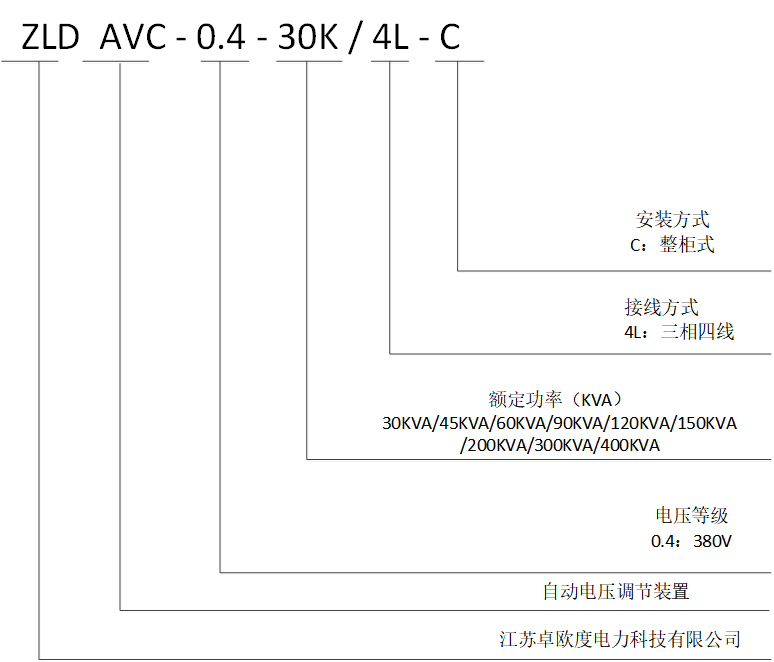

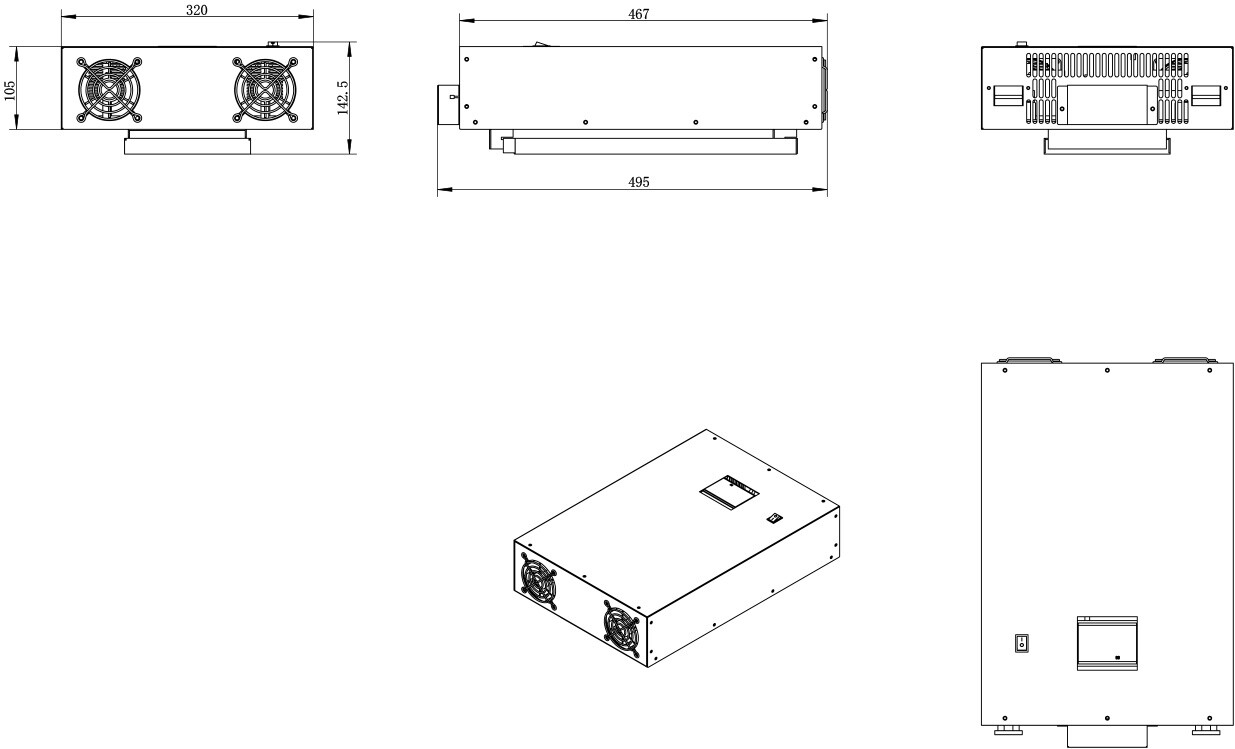

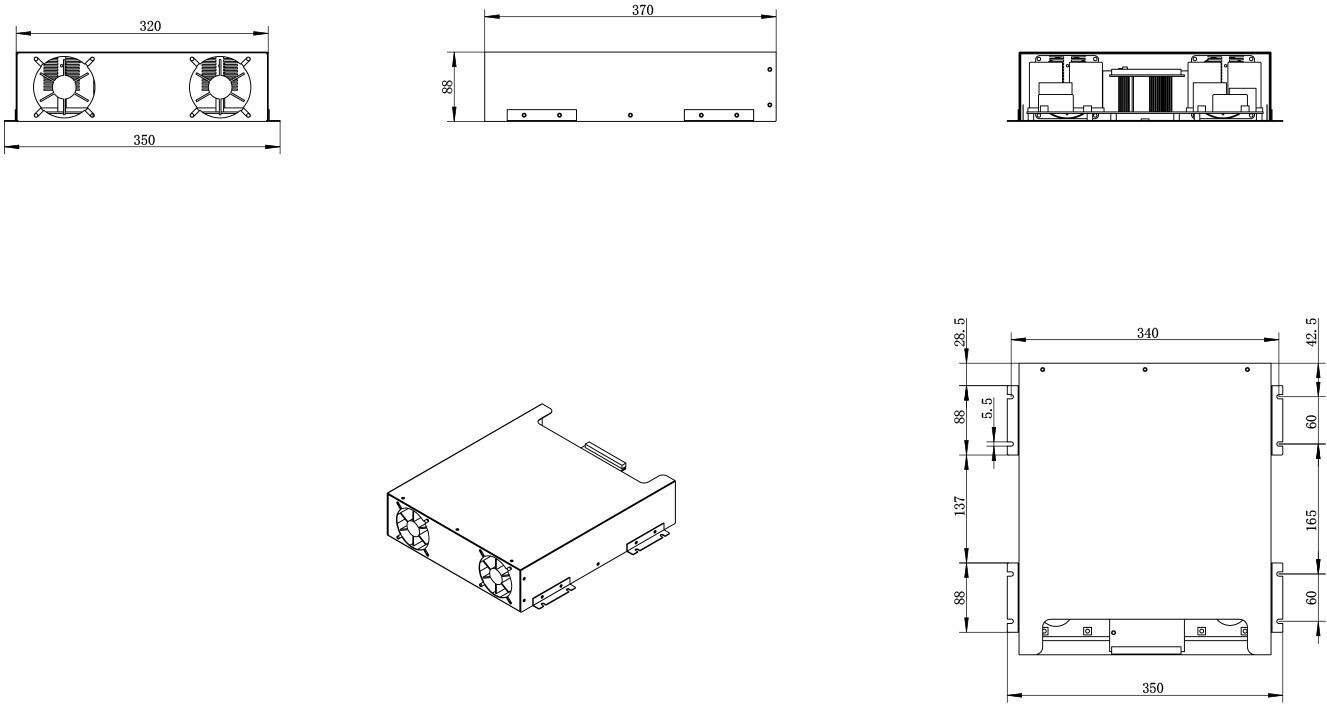

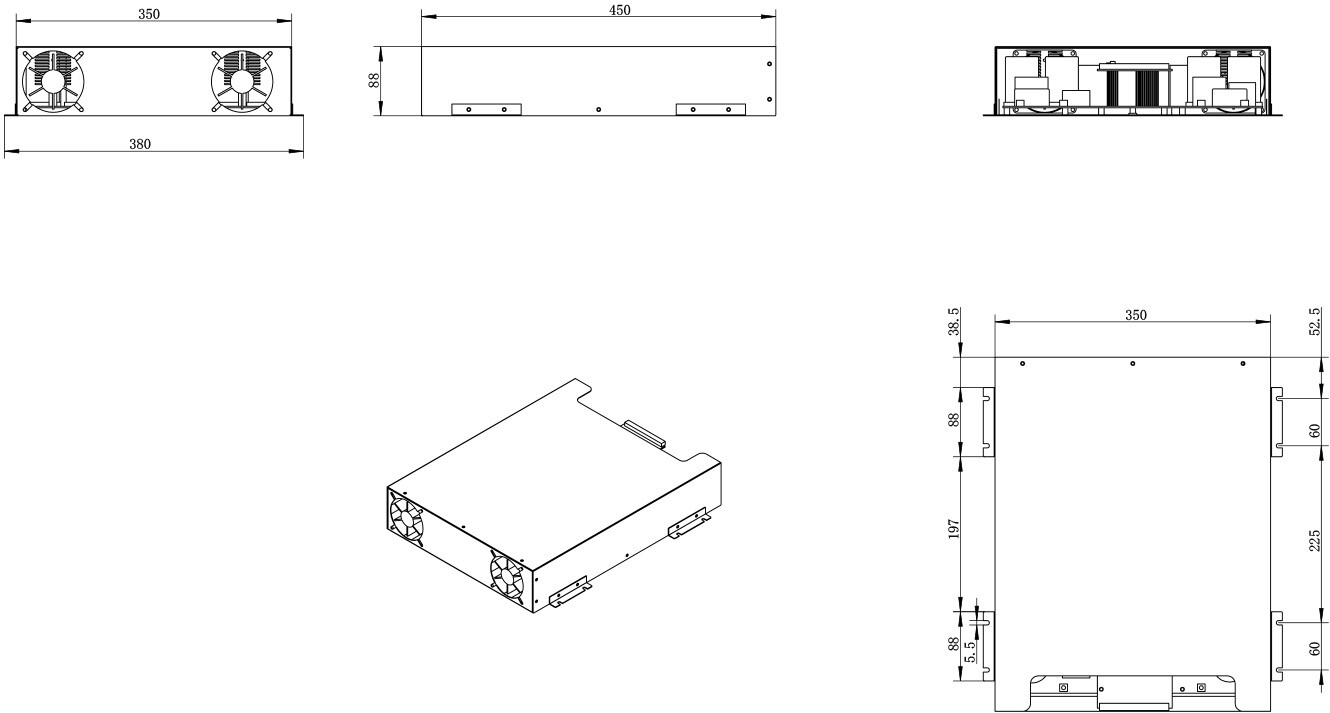

AVC型号

典型应用场景

新能源发电系统、工业敏感负荷、电网关键节点、数据中心与通信基站、轨道交通供电系统等。

电网关键节点

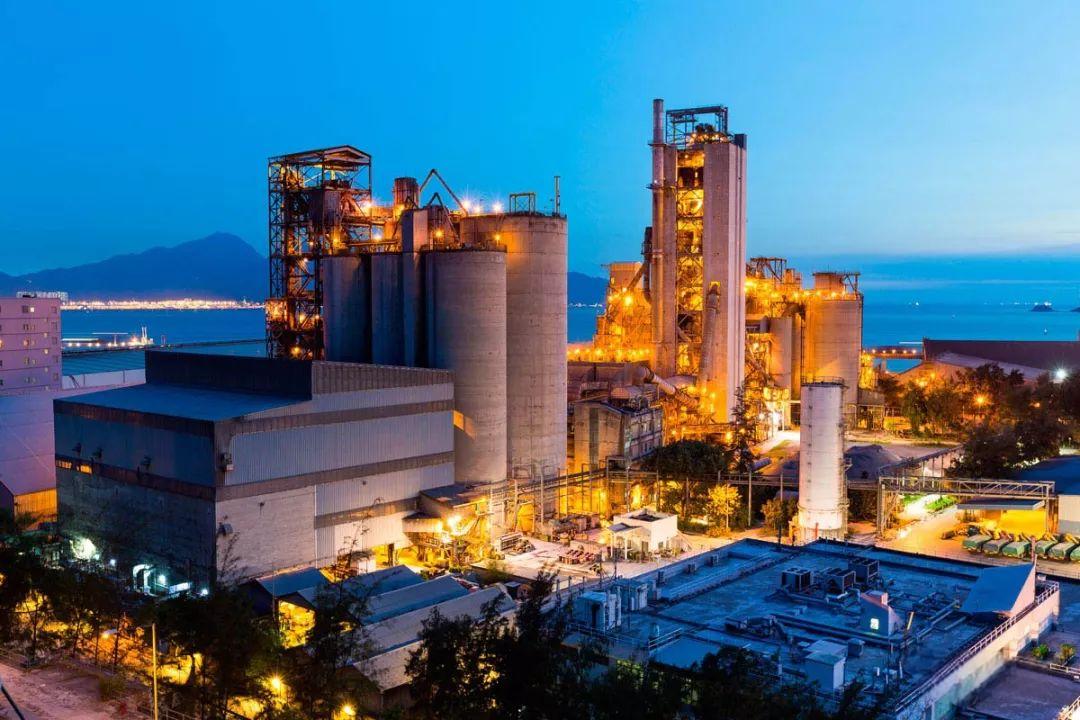

工业敏感负荷
通信基
新能源发电系统

性能特点

实时控制AC-DC-AC变换器输出电压，保证负载端电压稳定。
电压无级调节，调节精度高，调节过程不间断。
补偿电压幅值和速度可以控制，且分相控制输出电压，适应严重不平衡负载。
变换器采用模块化设计，维护方便、扩展性好。
具备过载保护、软/硬件过流保护、电网过/欠压保护、过温保护、频率异常保护等，提高供电的可靠性。
具有故障报警及记忆功能，可存储30个故障天的故障记录，在存储范围内，不限条数。

技术参数

项目	参数
输入
输入电压	220V（单相）	380V+N（三相）
输入范围	±20%（额定电压）
输入频率	50Hz/60Hz±2.5Hz
电流谐波畸变率	增量≤1%
电压谐波畸变率	增量≤1%
输出
输出电压	220V±1%
输出电压设置范围	输入电压的±20%
调压方式	无级、无触点
调节方式	单相调节
谐波畸变	无
效率	≥95%
功率因数	0.5滞后到0.7超前
显示器
7寸触摸屏	提供参数设置，功率信息显示，故障记录，历史曲线等
保护
输入过压/欠压保护、输出过压/欠压保护、输入过流保护、变压器过温保护、输出过载保护等	具备
相对湿度	≤90%，月最低温度25℃表面无凝露
海拔高度	2000m以下
污秽等级	Ⅲ级以下
噪音	＜65dB
其它
工作温度	-10℃～+50℃
储存温度	-30℃～+70℃
散热方式	强制风冷
防护等级	IP20
