工作原理
末端供电质量综合调节装置，应用在新能源渗透率较高或输电线路较长，负荷较重的低压配电线路末端，解决新能源接入后三相电压不平衡、末端用户高低电压以及三相电流不平衡等问题。采用模块化设计，标准能量接口，安装维护方便，具备无功补偿、谐波补偿、三相不平衡补偿以及末端电压精确调节等多种功能。

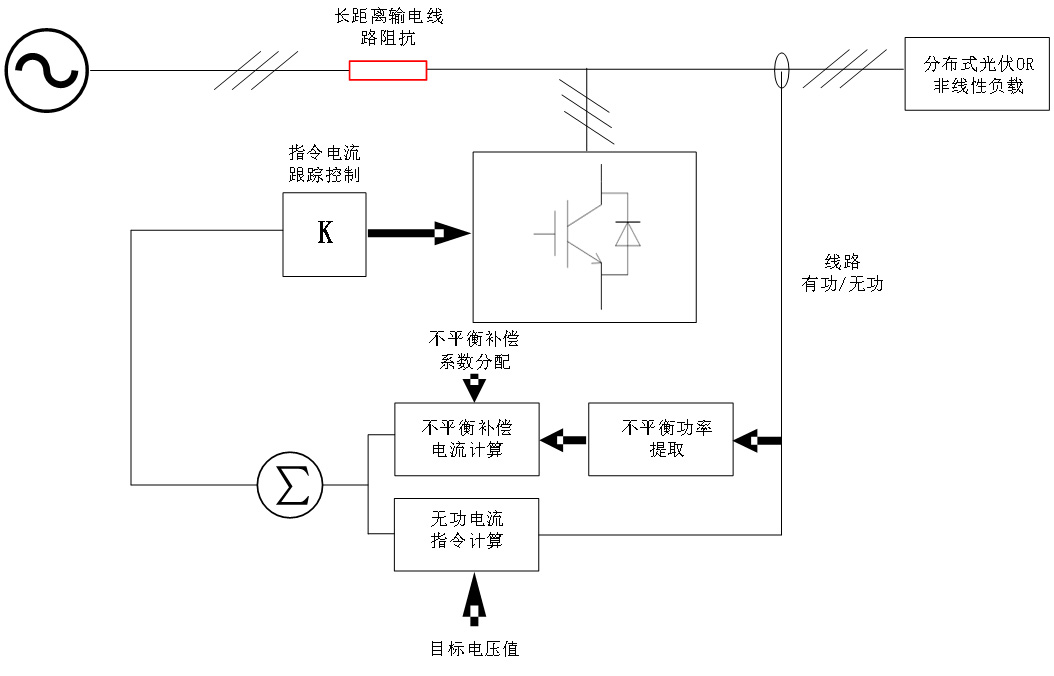

![TPRQ原理图.jpg]( "TPRQ原理图")

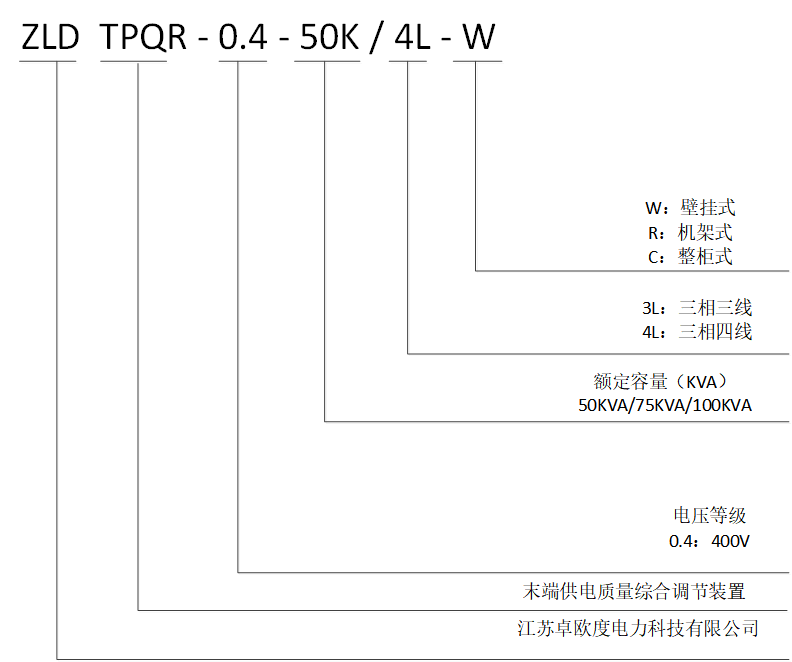

TPRQ原理图![TPQR型号.png]( "TPQR型号")
TPQR型号
典型应用场景
- 新能源接入配电网：分布式光伏、水电等新能源大规模接入低压线路所引起的三相电压不平衡、过电压等问题。
- 台区配电网或工业生产：由于低压配电网输电线路较长，末端单相负荷或传动类负荷所引起的线路末端低电压、三相电流不平衡等问题。
- 交通隧道：由于电网进口电压低、供电线路较长、负荷变化频繁导致线路末端低电压、三相电流不平衡等问题。

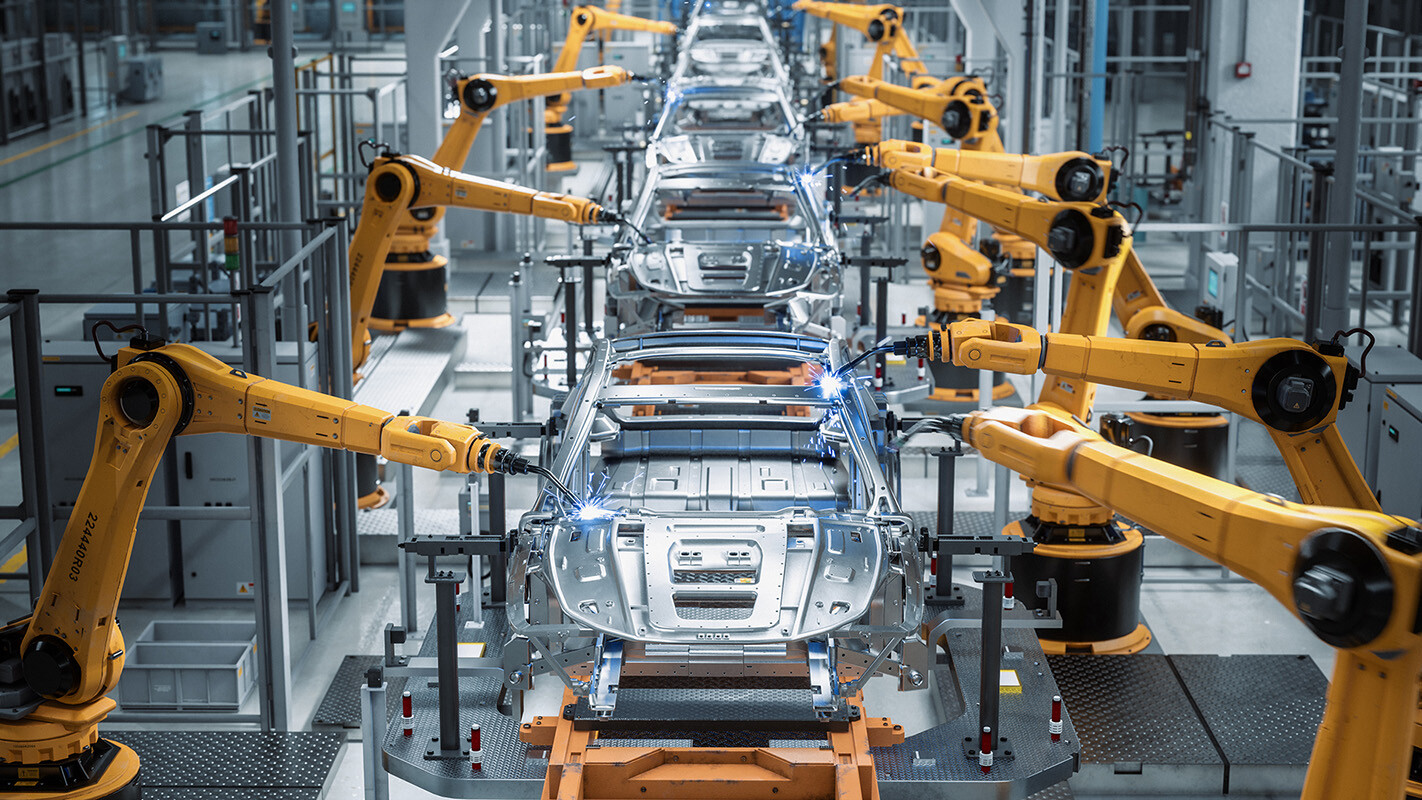

![工业生产.jpg]( "工业生产")

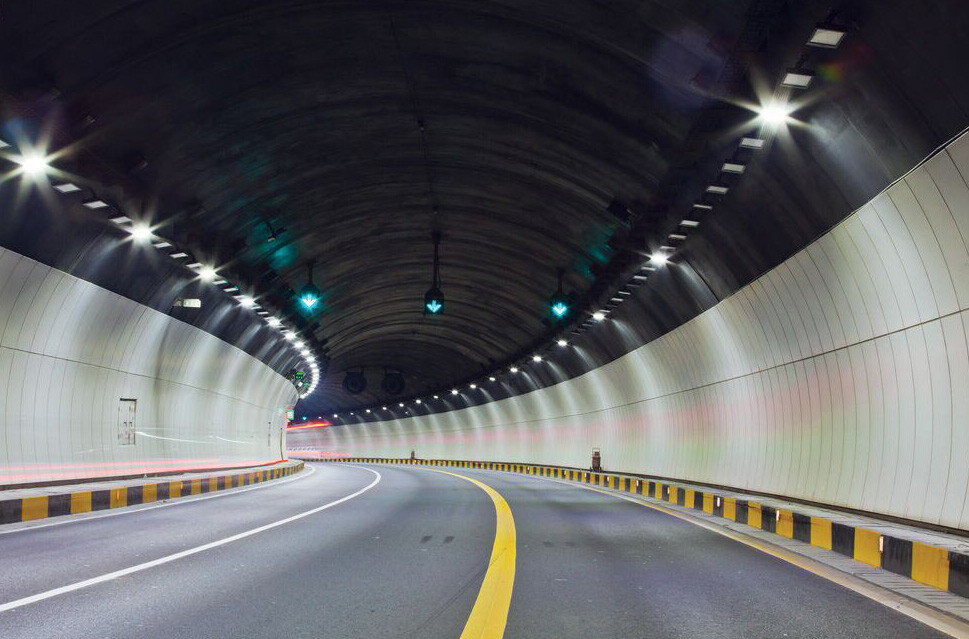

工业生产![交通隧道.jpg]( "交通隧道")
交通隧道![台区配电.jpg]( "台区配电")

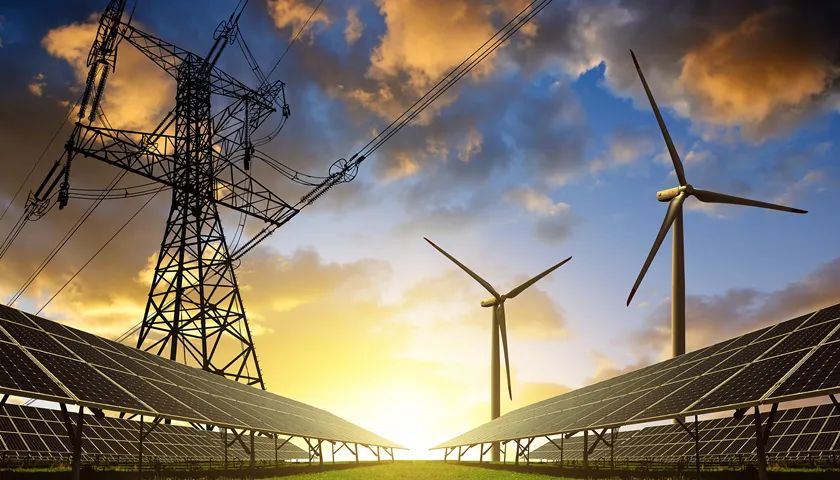

台区配电![新能源接入配电网.jpg]( "新能源接入配电网")
新能源接入配电网
性能特点
采用DSP+CPLD全数字控制核心、三电平拓扑技术以及先进的PWM控制策略实现用电末端供电质量的综合调节。
采用模块化设计，方便多模块并联，占地空间小、维护方便。
独立风道和独立板仓结构设计，保证设备的稳定运行。
实时三相不平衡检测，相间有功功率转移控制，避免单相过电压脱网。
电网断电恢复后，设备具有自恢复运行功能。
可支持无功补偿、谐波补偿、三相不平衡补偿以及末端电压精确调节等多种功能可选。
可配备RS485、CAN（支持GPRS/Wi-Fi）等多种通信接口，以方便用户将设备运行数据接入到监控系统。
具有过、欠电压、过流、短路、缺相等保护功能和系统自诊断功能。
技术参数
产品
TPQR
尺寸
![TPQR_50kVA尺寸.jpg]( "TPQR_50kVA尺寸")
TPQR_50kVA尺寸![TPQR_100kVA尺寸.jpg]( "TPQR_100kVA尺寸")
TPQR_100kVA尺寸
